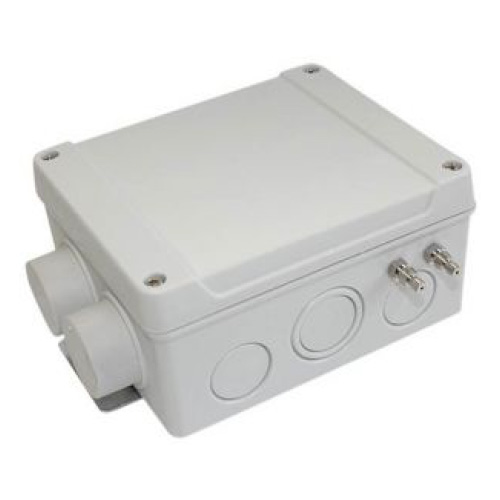

De Ruck CON P1000 is een constante drukregelaar voor het automatisch regelen van de luchtdruk in ventilatiesystemen. De regeling is geschikt voor toepassingen waarbij een constante kanaaldruk gewenst is, bijvoorbeeld bij Ruck ventilatorboxen en Ruck dakventilatoren.
De CON P1000 meet de druk in het ventilatiesysteem en stuurt op basis daarvan de aangesloten ventilator aan. Hierdoor blijft de ingestelde druk zo constant mogelijk, ook wanneer de luchtweerstand in het ventilatiesysteem verandert.
Belangrijkste kenmerken
- Constante drukregeling voor ventilatiesystemen
- Geschikt voor onder andere Ruck ventilatorboxen en dakventilatoren
- Instelbare druk via decadeschakelaar
- 0-10 V DC-uitgang voor ventilatorregeling
- RS-485-interface voor afstandsbediening
- Werkelijke drukwaarde uitleesbaar via optioneel bedieningspaneel
- Signaal voor vrijgave FU en doelwaarde bereikt
- Beschermingsgraad IP55
Constante druk in het ventilatiesysteem
In een ventilatiesysteem kan de luchtdruk veranderen wanneer bijvoorbeeld kleppen worden geopend of gesloten of wanneer de luchtweerstand in het kanaal verandert. De Ruck CON P1000 is bedoeld om deze veranderingen automatisch op te vangen.
De gewenste druk kan met de decadeschakelaar worden ingesteld. De regeling stuurt vervolgens een 0-10 V DC-signaal naar de ventilatorregeling om de benodigde ventilatiecapaciteit aan te passen. Dit maakt de CON P1000 geschikt voor ventilatiesystemen waarin een constante druk belangrijk is, bijvoorbeeld bij centrale afzuiging en systemen met meerdere aftakkingen.
Geschikt voor Ruck ventilatorboxen en dakventilatoren
De Ruck CON P1000 kan worden toegepast als onderdeel van verschillende Ruck ventilatiesystemen. Denk onder andere aan:
- Ruck ventilatorboxen
- Ruck dakventilatoren
- Centrale mechanische ventilatiesystemen
- Ventilatiesystemen met meerdere aftakkingen
- Systemen waarbij een constante kanaaldruk gewenst is
De exacte toepassing en aansluiting zijn afhankelijk van het gebruikte ventilatortype en de configuratie van het ventilatiesysteem.
Instelbare drukregeling
De gewenste druk wordt ingesteld met de geïntegreerde decadeschakelaar. De regeling zorgt vervolgens voor een automatische aansturing van het ventilatiesysteem op basis van de gemeten druk.
De CON P1000 beschikt over een 0-10 V DC-uitgang voor de regeling van de aangesloten ventilator. Daarnaast zijn er aansluitingen beschikbaar voor vrijgave van de frequentieregelaar (FU) en voor het signaal dat de ingestelde doelwaarde is bereikt.
Bediening en weergave
De actuele meetwaarde kan worden weergegeven via een optioneel bedieningspaneel. Hierdoor is het mogelijk om de werkelijke drukwaarde eenvoudig af te lezen.
Voor communicatie en bediening op afstand beschikt de CON P1000 over een RS-485-interface. Dit maakt de regeling geschikt voor integratie in systemen waarbij afstandsbediening of communicatie met andere regelcomponenten gewenst is.
Stevige behuizing voor technische installaties
De Ruck CON P1000 heeft een IP55-beschermingsgraad. De behuizing is daardoor beschermd tegen stof en waterstralen vanuit verschillende richtingen en is geschikt voor toepassing in technische ruimtes en ventilatie-installaties.
Ruck CON P1000 kopen
De Ruck CON P1000 constante drukregeling is een praktische oplossing voor ventilatiesystemen waarbij een stabiele kanaaldruk gewenst is. De regelaar kan onder andere worden gebruikt in combinatie met Ruck ventilatorboxen en dakventilatoren en biedt mogelijkheden voor externe bediening en uitlezing via RS-485 en een optioneel bedieningspaneel.
Controleer voor installatie altijd of de regelaar geschikt is voor het betreffende Ruck ventilatortype en de gewenste systeemconfiguratie.
Downloads
| Gewicht | 3 kg |
|---|---|
| Merk | |
| Artikelnummer fabrikant | 115259 |
| Beschermingsgraad (IP) | IP 55 |
